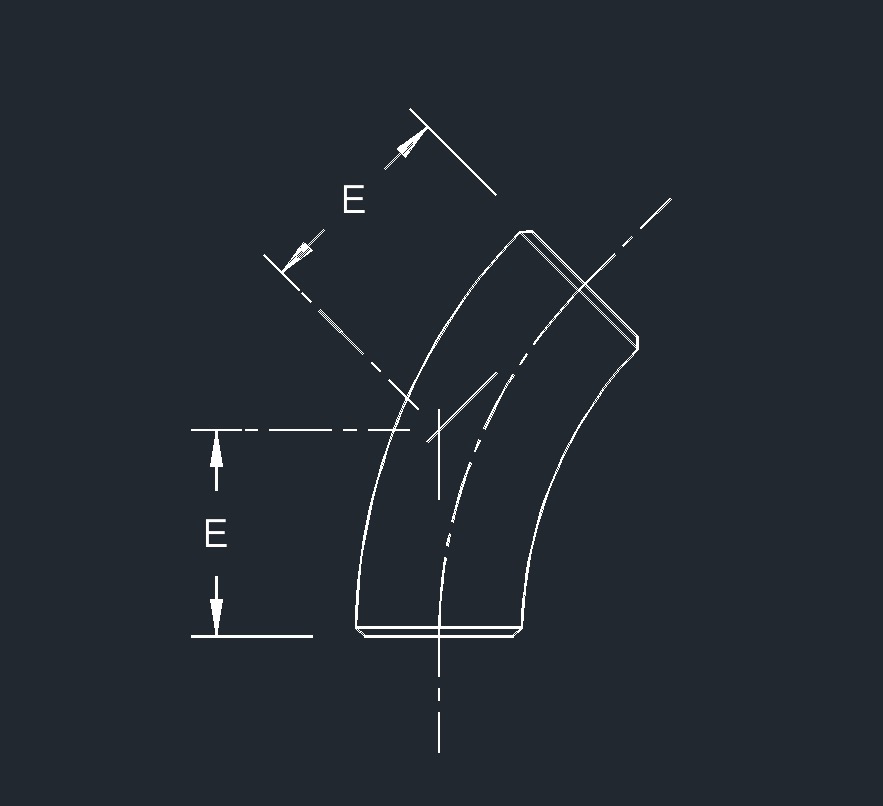

Elbow - 45 Degree, Three Radius, Buttweld, ANSI, WCS (in) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pipe Size (NPS) | E | Approx. Weight (lb) | |||||||||||||
| STD | XS | ||||||||||||||
| 1/2 | - | - | - | ||||||||||||
| 3/4 | - | - | - | ||||||||||||
| 1 | - | - | - | ||||||||||||
| 1 1/4 | - | - | - | ||||||||||||
| 1 1/2 | - | - | - | ||||||||||||
| 2 | 2 1/2 | 1.5 | 2.1 | ||||||||||||
| 2 1/2 | 3 1/8 | 3.0 | 4.0 | ||||||||||||
| 3 | 3 3/4 | 5.0 | 7.0 | ||||||||||||
| 3 1/2 | - | - | - | ||||||||||||
| 4 | 5 | 9.0 | 13.0 | ||||||||||||
| 5 | - | - | - | ||||||||||||
| 6 | 7 1/2 | 23.0 | 35.0 | ||||||||||||
| 8 | 10 | 45.0 | 70.0 | ||||||||||||
| 10 | 12 1/2 | 80.0 | 109.0 | ||||||||||||
| 12 | 14 7/8 | 117.0 | 155.0 | ||||||||||||
| 14 | 17 3/8 | 149.0 | 200.0 | ||||||||||||
| 16 | 19 7/8 | 195.0 | 260.0 | ||||||||||||
| 18 | 22 3/8 | 248.0 | 330.0 | ||||||||||||
| 20 | 24 7/8 | 305.0 | 405.0 | ||||||||||||
| 22 | 27 1/4 | 368.0 | 490.0 | ||||||||||||
| 24 | 29 3/4 | 438.0 | 585.0 | ||||||||||||
- Dimensions per ANSI/ASME B16.9.
- A 45° elbow three radius is a long radius (LR) with the centerline curvature equal to 3 times the nominal pipe size (NPS).
